一、概述：

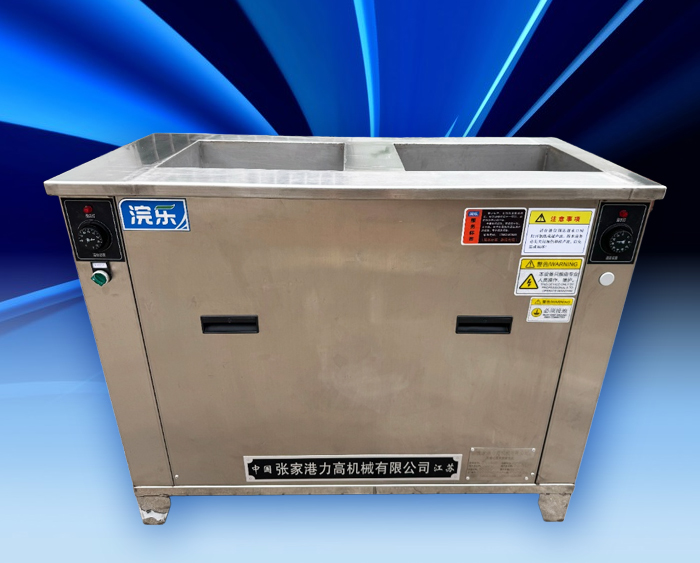

1-1、设备名称：双槽式超声波清洗机
1-2、设备型号： SX-M2
本设备为手动上下料，客户现场行车提升传动超声波清洗机，设有一个超声波清洗槽和一个漂洗槽，整机共2个工位。通过超声波振荡原理，在液体中产生空化作用，使浸入超声清洗区域内的工件与其表面的油污、粉尘分离，同时结合鼓泡工艺配合热水和溶剂的特性，达到清洗和漂洗工件的目的。该设备清洗速度快，清洁度高，可降低劳动强度，减少中间环节。
1-3、本设备有如下特点：
1、清洗效率高，节约人工成本；
2、清洗节拍可根据清洗工件的清洁度要求自由调节；
3、超声波采用底振式清洗，发生器采用大功率模块电源，具有电流调节功能，以达到最佳清洗效果；
4、工装篮在设备槽体间的传动采用手工传动；
5、设备外框架采用201不锈钢方管搭建，整体美观大方；
二、主要工艺流程
2-1、清洗工艺：
手动上料→超声波清洗→漂洗→下料
2-2、工艺配置
| 序号 | 工 艺 流 程 | 温度（℃） | 清洗液体 |
| 1 | 人工上料 | . | . |
| 2 | 超声波清洗 | 40—60℃ | 市水加溶剂 |
| 3 | 热漂洗 | 60℃ | 市水/纯水 |
| 4 | 人工下料 | . | . |
三、结构及功能
3-1、整机框架
| 整机尺寸 | 约L1065*W515*H850MM |
| 结构 | 机架采用201不锈钢方管焊接制作；整个设备清洗区为一体结构，方便安装运输及维修保养； 整个构成参阅结构简图。 |
| 主框架 | 201不锈钢方管焊接制作。 |
3-2、超声波清洗
| 数量 | . | 1个（第一工位） |
| 结构 | 有效尺寸 | L350×W300×H260mm |
| 材质 | 韩国浦项SUS304δ2mm厚不锈钢板。 | |

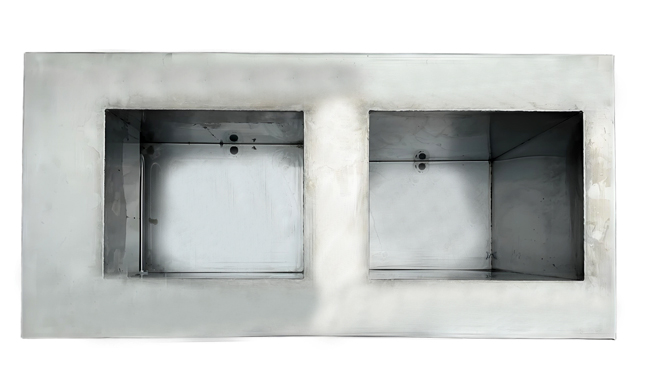

| 结构 | 槽体上方设有进水口，底部焊接排污管道；超声波安装在槽体底部； | |
| 超声系统 | 超声波 | 超声波功率：600W，频率25KHZ，进口胶水胶接； |
| 发生器 | IGBT采用大功率模块电路，并具有电流调节功以达到最佳清洗效果。 | |
| 加热系统 | 结构 | 清洗槽底部各安装1根2KW U型电加热管。 |
3-3、热漂洗
| 数量 | . | 1个（第二工位） |
| 结构 | 有效尺寸 | L380×W300×H460mm |
| 材质 | 韩国浦项SUS304δ2mm厚不锈钢板。 | |

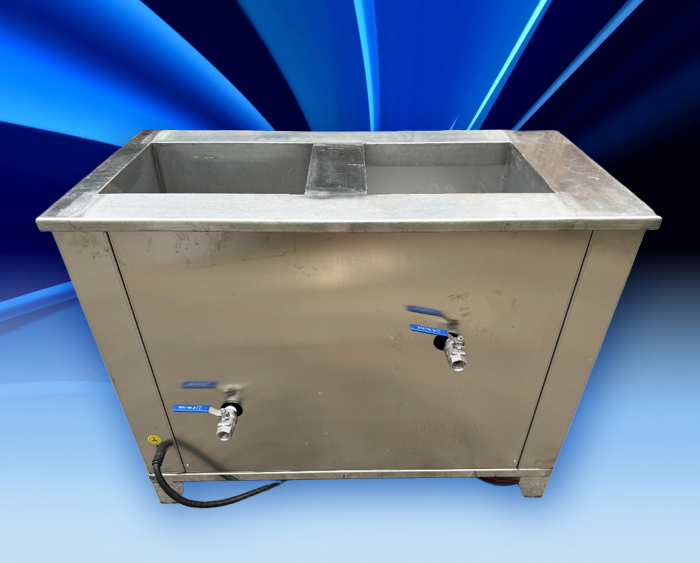

| 结构 | 槽体上方设有进水口，底部焊接排污管道 | |
| 加热系统 | 结构 | 清洗槽底部各安装1根2KW U型电加热管。 |
四、 设备规格及参数：
1、外形尺寸 ：L1065*W515*H850MM（可非标定制）
2、清洗槽尺寸: L355*W305*H265MM （可非标定制）
3、漂洗槽尺寸：L385*W305*H465MM （可非标定制）
4、超声波功率：700W，频率：25KHZ
5、电加热功率：2KW*2支
6、设备总功率约：4.7KW。
五、零件清洗技术要求：
1．清洗部件：。
2．清洗污物：表面油污、粉尘。
六、主要原器件
七、其他事项：
（1）确保电力供应稳定并且将电源线正确接入到设备电柜内，电压不要超出380V±10%。
（2）设备应按放在室温0-40℃、湿度≤80%的通风、阴凉场所，空气中无酸碱油等腐蚀性的气体。
（3）清洗机应定期保养维护及清理。
